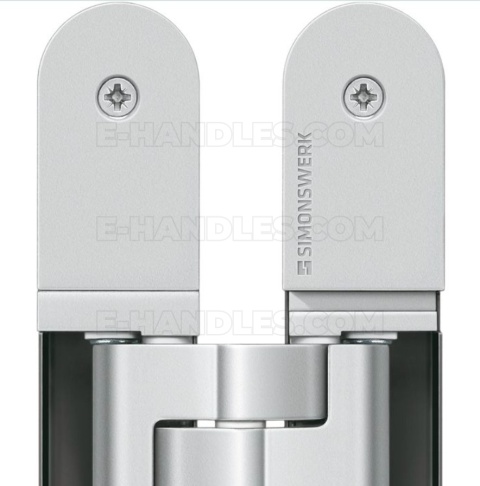

Simonswerk TECTUS TE 540 3D, stal srebrna F1, 200x32 mm, zawias niewidoczny (nośność 2szt do 120 kg)

(0)

Simonswerk TECTUS TE 540 3D, stal srebrna F1, 200x32 mm, zawias niewidoczny (nośność 2szt do 120 kg)

Name: Simonswerk TECTUS TE 540 3D, stal srebrna F1, 200x32 mm, zawias niewidoczny (nośność 2szt do 120 kg)
Brand: SIMONSWERK
Price: 290.28 PLN
Availability: InStock

Symbol: TECTUS TE 540 F1

Cena: 290.28

szt.

Zostaw telefon

🛑🔥 WYSYŁKA W CIĄGU! 🔥🛑: 48 godzin! 📦 Zamów dziś – otrzymaj szybko! ⚡

CENA PRZESYŁKI:

16.5

Więcej o produkcie

Kolor:

Chrom matowy, Chrom satynowy, Srebrny

Simonswerk TECTUS TE 540 3D – zawias niewidoczny do ciężkich drzwi do 120 kg

TECTUS TE 540 3D to całkowicie ukryty zawias przeznaczony do ciężkich drzwi bezprzylgowych. Po zamknięciu skrzydła mechanizm pozostaje niewidoczny, a regulacja w trzech płaszczyznach pozwala precyzyjnie ustawić drzwi względem ościeżnicy. Prezentowany wariant ma wykończenie F1 – wygląd satynowanego chromu.

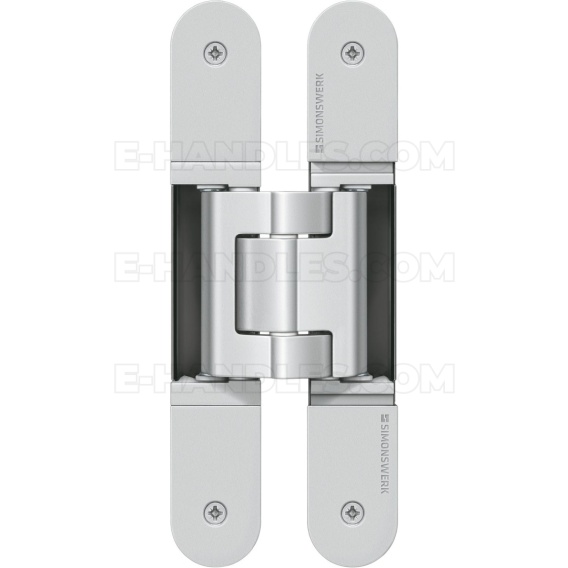

Zawias niewidoczny Simonswerk TECTUS TE 540 3D F1 do 120 kg

Najważniejsze cechy TE 540 3D

nośność do 120 kg przy zastosowaniu 2 zawiasów,
całkowicie ukryta konstrukcja,
regulacja 3D bez zdejmowania skrzydła,
kąt otwarcia do 180°,
do ościeżnic drewnianych, stalowych i aluminiowych,
łożyska ślizgowe niewymagające konserwacji.

Precyzyjna regulacja w trzech płaszczyznach

Po montażu zawias umożliwia regulację boczną ±3 mm, regulację wysokości ±3 mm oraz regulację docisku ±1 mm. Korekty wykonuje się bez zdejmowania skrzydła, co ułatwia uzyskanie równych szczelin i prawidłowej pracy ciężkich drzwi.

Nośność do 120 kg dotyczy dwóch zawiasów zastosowanych w skrzydle o wymiarach około 1 × 2 m. Przy nietypowej szerokości, wysokości, masie, konstrukcji lub intensywności użytkowania liczbę i rozmieszczenie zawiasów należy sprawdzić według wytycznych Simonswerk.

Dane techniczne TECTUS TE 540 3D

Parametr	Wartość
Model	Simonswerk TECTUS TE 540 3D
Nośność	do 120 kg przy zastosowaniu 2 zawiasów

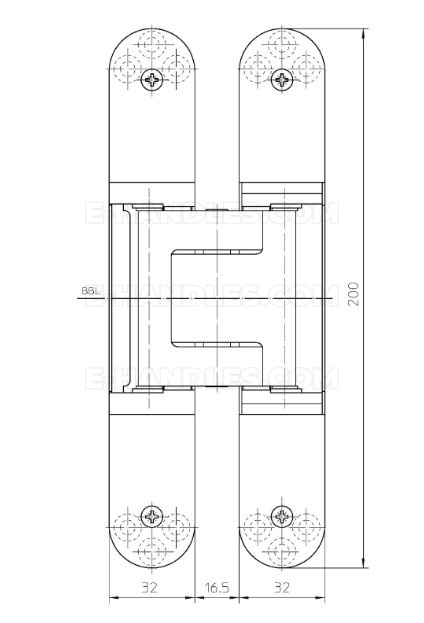

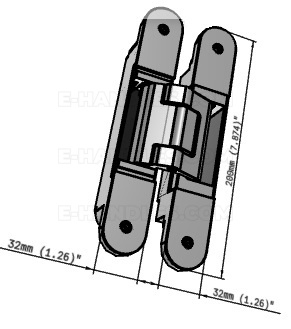

Wymiary korpusu	200 × 32 × 32 mm
Minimalna grubość skrzydła	40 mm
Regulacja boczna	±3 mm
Regulacja wysokości	±3 mm
Regulacja docisku	±1 mm
Kąt otwarcia	do 180°
Średnica frezu	24 mm
Pierścień kopiujący	30 mm
Kierunek	uniwersalny: DIN lewy i DIN prawy
Wykończenie	F1 – wygląd satynowanego chromu

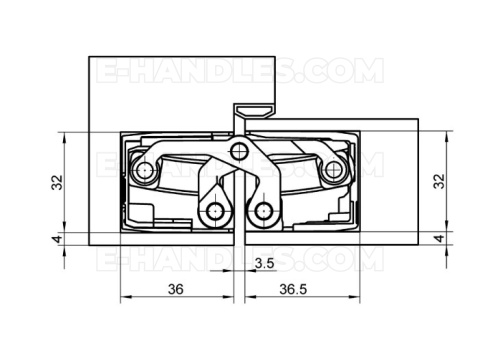

Zastosowanie i montaż

TE 540 3D jest przeznaczony do ciężkich drzwi bezprzylgowych. Może współpracować z ościeżnicami drewnianymi, stalowymi lub aluminiowymi. Minimalna grubość skrzydła wynosi 40 mm, a gniazda należy wykonać zgodnie z aktualnym rysunkiem i szablonami montażowymi producenta.

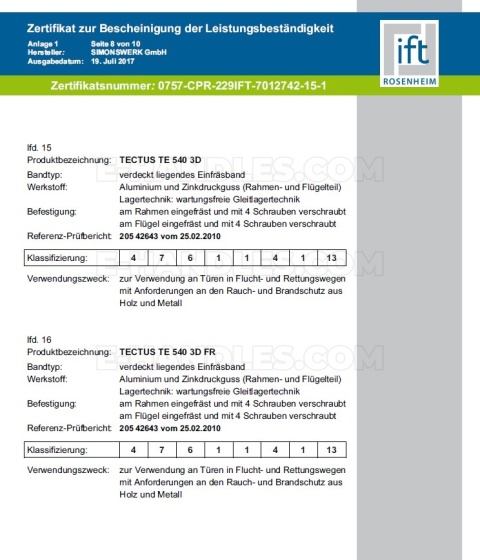

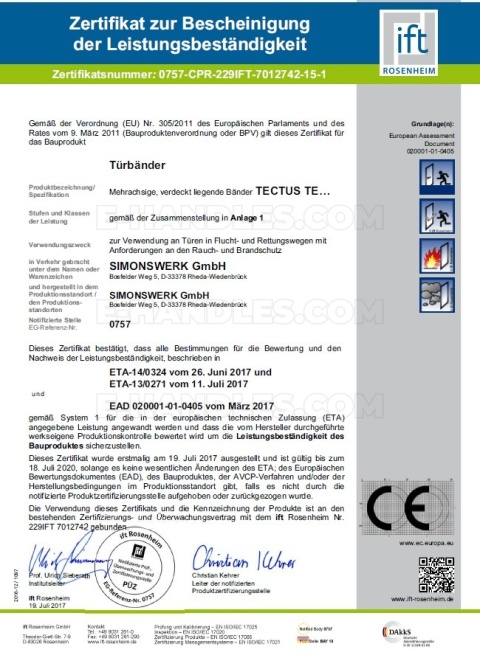

System może być stosowany w odpowiednio przebadanych zestawach o wymaganiach dotyczących odporności ogniowej, dymoszczelności, ochrony antywłamaniowej lub izolacyjności akustycznej. O klasie drzwi decyduje jednak kompletny, przebadany zestaw, a nie sam zawias.

Średnica frezu 24 mm nie jest głębokością frezowania.
Przy otwarciu do 180° może być potrzebne dodatkowe zabezpieczenie skrzydła przed uderzeniem.
Przed wykonaniem otworów trzeba zweryfikować konstrukcję ościeżnicy i wymagane elementy montażowe.

Karta techniczna producenta PDF

Zawartość opakowania

Produkt obejmuje 1 zawias TECTUS TE 540 3D.
Do uzyskania deklarowanej nośności do 120 kg wymagane są 2 zawiasy. Szablony, narzędzia i dodatkowe elementy montażowe nie wchodzą w skład produktu, o ile opis oferty nie stanowi inaczej.

TE 540 3D czy TE 540 3D A8?

Model	Nośność na 2 zawiasach	Minimalna grubość skrzydła	Zastosowanie
TECTUS TE 540 3D	do 120 kg	40 mm	ciężkie drzwi bezprzylgowe
TECTUS TE 540 3D A8	do 100 kg	49 mm razem z okładziną	skrzydła z okładziną do 8 mm z każdej strony

Simonswerk TECTUS TE 540 3D A8 do drzwi z okładziną

Specjalna wersja A8 do drzwi z okładziną

Wybierz A8, gdy projekt przewiduje dekoracyjną okładzinę o grubości do 8 mm po każdej stronie skrzydła. Pamiętaj, że oficjalna nośność A8 wynosi 100 kg na dwóch zawiasach.

Zobacz TECTUS TE 540 3D A8
