Zawiasy pivot do drzwi
Liczba produktów: 8Zawiasy pivot do drzwi – ukryta oś obrotu i kontrolowany ruch
Zawias pivot przenosi punkt obrotu z bocznej krawędzi skrzydła na oś wyznaczoną przez dolny i górny element systemu. Umożliwia to projektowanie drzwi otwieranych w sposób inny niż na tradycyjnych zawiasach bocznych.
Modele różnią się nośnością, maksymalną szerokością i grubością skrzydła, położeniem osi, kątem otwarcia oraz funkcjami hydraulicznymi. Przed zakupem porównaj dokumentację produktu z projektem drzwi i warunkami montażu.
Co to jest zawias pivotowy i jak działa?
W tradycyjnych drzwiach oś obrotu przebiega przy bocznej krawędzi skrzydła. W systemie pivot punkt obrotu wyznaczają elementy montowane w dolnej i górnej części drzwi. Oś może znajdować się blisko krawędzi albo być od niej odsunięta – wartość tę zawsze należy sprawdzić w dokumentacji konkretnego modelu. Położenie osi wpływa na sposób poruszania się skrzydła, wymagane miejsce oraz szerokość przejścia po otwarciu.
Część mechanizmów pivotowych jest wyposażona w hydrauliczne sterowanie ruchem, regulację prędkości zamykania, blokadę w ustalonej pozycji lub funkcję samodomykania. Nie są to jednak cechy każdego produktu. Dlatego określenie „system pivot” opisuje sposób podparcia i obrotu drzwi, ale nie zastępuje danych technicznych. Więcej informacji o samej konstrukcji znajdziesz w poradniku zawias pivot – co to jest i jak wybrać system do drzwi.
Jak dobrać zawias pivot do drzwi?
| Parametr | Co należy ustalić | Dlaczego to ważne |
|---|---|---|
| Masa skrzydła | Rzeczywisty ciężar gotowych drzwi wraz z okładziną, szkłem i osprzętem. | Nośność systemu nie może być niższa od masy kompletnego skrzydła. |
| Wymiary drzwi | Szerokość, wysokość i grubość skrzydła. | Producent podaje osobne ograniczenia wymiarowe; sama zgodność nośności nie wystarcza. |
| Oś obrotu | Odległość osi od krawędzi oraz kierunek otwierania. | Wpływa na ruch drzwi, światło przejścia i potrzebną przestrzeń po obu stronach. |
| Podłoże i nadproże | Materiał, nośność i możliwość wykonania wymaganych gniazd montażowych. | System wymaga stabilnego i dokładnego zamocowania elementu dolnego oraz górnego. |
| Funkcje ruchu | Samodomykanie, regulacja prędkości, blokada, soft close i zakres otwarcia. | Funkcje zależą od modelu i powinny odpowiadać sposobowi użytkowania pomieszczenia. |
Najważniejsze przed zamówieniem
Nie dobieraj zawiasu pivot tylko na podstawie nośności. Dwa modele przeznaczone do skrzydeł o podobnej masie mogą mieć inne ograniczenia szerokości, inną grubość drzwi, inną odległość osi i odmienny sposób montażu. Zawsze porównaj rysunek techniczny oraz instrukcję z projektem wykonawczym.
Przykładowe systemy pivot JNF w E-Handles
Poniższe przykłady pokazują, że systemy pivotowe mogą obsługiwać różne wymiary i scenariusze pracy. Parametry dotyczą wyłącznie wskazanego modelu; aktualną dostępność, kompletną specyfikację i pliki montażowe sprawdź na stronie produktu.
 JNF IN.05.203.HO
Hydrauliczny model do drzwi wahadłowych: maksymalna masa skrzydła 60 kg, szerokość do 850 mm i minimalna grubość 35 mm. Karta produktu podaje dwukierunkowe otwieranie +120° / -120° oraz regulację prędkości zamykania. |
 JNF IN.05.213.HO 100 PLUS
System do drzwi drewnianych o masie do 100 kg i szerokości do 1500 mm. Oś obrotu jest odsunięta o 80 mm od krawędzi; zalecana grubość skrzydła wynosi 40–50 mm. |

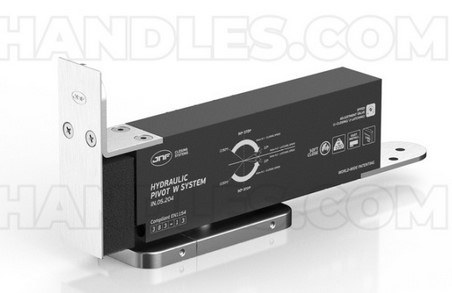

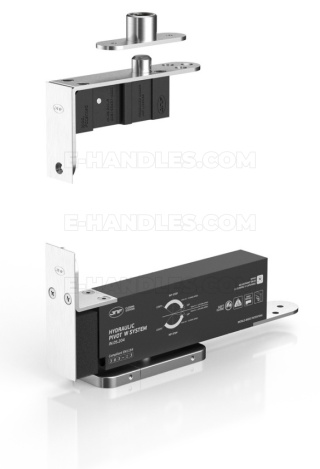

Popularny JNF IN.05.204 z samodomykaczem jest przeznaczony do drewnianych drzwi wewnętrznych: według karty produktu obsługuje skrzydło do 100 kg, szerokość do 900 mm i grubość 40–50 mm. Umożliwia dwukierunkowe otwieranie do 90° z każdej strony, a parametry regulacji należy ustawić zgodnie z instrukcją.
Zawias pivot a zawias boczny – najważniejsze różnice
| Cecha | System pivot | Typowy zawias boczny |
|---|---|---|
| Położenie osi | W górnej i dolnej części skrzydła, często z możliwością odsunięcia od krawędzi. | Przy bocznej krawędzi drzwi. |
| Sposób otwierania | Zależny od modelu; część systemów pracuje dwukierunkowo. | Najczęściej jednokierunkowo. |
| Przygotowanie | Wymaga zaplanowania mocowania dolnego, górnego, osi i frezowania zgodnie z dokumentacją. | Wymaga przygotowania skrzydła i ościeżnicy pod wybrany typ zawiasu. |
| Dodatkowe funkcje | W wybranych modelach hydraulika, samodomykanie, blokada lub regulacja prędkości. | Zależą od oddzielnego zawiasu, samozamykacza albo całego zestawu okuć. |
Jeżeli projekt wymaga klasycznego podparcia z boku skrzydła, porównaj także zawiasy niewidoczne 3D oraz pełną kategorię zawiasów do drzwi.
Montaż systemu pivot – dlaczego dokumentacja jest kluczowa?
System pivot współpracuje jednocześnie ze skrzydłem, podłożem i górnym punktem mocowania. Nawet niewielkie odchylenie osi może wpłynąć na szczeliny, płynność ruchu i domykanie. Przed frezowaniem trzeba ustalić gotowy poziom podłogi, położenie osi, kierunek pracy, szerokość przejścia oraz miejsce na elementy mechanizmu.
- porównaj wymiary skrzydła z zakresem producenta;
- sprawdź, czy komplet zawiera wszystkie elementy potrzebne do zaplanowanego montażu;
- zachowaj wymagane odległości i wymiary frezów z rysunku technicznego;
- regulację hydrauliczną wykonuj zgodnie z instrukcją danego modelu;
- montaż ciężkich lub niestandardowych drzwi powierz doświadczonemu wykonawcy.
Rekomendacja ekspertów E-Handles
Do zapytania o dobór zawiasu pivot przygotuj pięć informacji: materiał drzwi, masę gotowego skrzydła, jego szerokość i grubość, oczekiwane położenie osi oraz wymagane funkcje zamykania. Pozwala to szybciej odrzucić modele niezgodne z projektem. E-Handles realizuje zamówienia na terenie całej Polski, m.in. do Warszawy, Krakowa, Wrocławia, Poznania, Gdańska i Łodzi.
FAQ – zawiasy pivotowe
Czy każdy zawias pivot otwiera drzwi w obie strony?
Nie. Kierunek i zakres otwarcia zależą od modelu. Przykładowo IN.05.203.HO ma podany zakres +120° / -120°, a IN.05.204 – do 90° z każdej strony. Zawsze sprawdź kartę produktu.
Czy system pivot ma samodomykacz?
Tylko wybrane modele. Informacje o hydraulice, regulacji prędkości, blokadzie i samodomykaniu muszą być wymienione w specyfikacji konkretnego zawiasu.
Czy nośność wystarczy do wyboru zawiasu?
Nie. Trzeba jednocześnie sprawdzić maksymalną szerokość i grubość skrzydła, położenie osi, rodzaj drzwi, zakres otwarcia oraz warunki mocowania dolnego i górnego elementu.
Czy zawias pivot nadaje się do drzwi drewnianych?
Tak, jeśli producent wskazuje takie zastosowanie, a skrzydło mieści się w zakresie wymiarów i masy. W tej kategorii znajdują się systemy JNF opisane jako przeznaczone do drzwi drewnianych.
Kto powinien montować drzwi na zawiasach pivot?
Ze względu na konieczność dokładnego wyznaczenia osi, frezowania oraz regulacji montaż powinien wykonać fachowiec znający systemy pivotowe i dokumentację wybranego modelu.
